金属线路管 (KBG,JDG 管) 施工工艺要求

       本工艺要求适用于一般工业,民用建筑工程,1000伏及其以下照明与动力配线的钢管明,暗敷设及顶内和护墙板内钢管敷设工程。

       材料和工具请求:

管材、器材应符合国家现行技术标准的规定, 并应有产品合格的证件, 规格型号应符合标准及设计。

管卡,支架,吊杆及箱盒等黑色金属件,均应镀锌或刷防腐漆;坚固件均应镀锌,其他配套材料应按施工要求,按质按量配齐。

施工前必须配合扣压器、手扳弯管器、砂轮锯、地齿锯、台锯、手电钻、电锤、电焊机、气焊工具、射钉枪、专用搬子、活搬子、钢锯、切割刀、扁锉、圆锉、手锤、錾子、钻头、管钳子及水平尺、角尺、卷尺、绝缘手套、工具袋、高凳等。

       作业条件及工艺流程

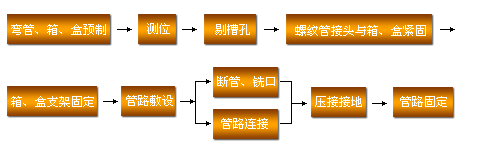

一, 黑暗敷设及工艺流程图

弹好各层水平线、墙厚度线和设备基础线,配合土建施工。

在现浇混凝土楼板配管,应在底层钢筋绑扎完,上层钢筋未绑扎前进行,墙板配管在钢筋绑扎后进行。并随墙(砌体)配合土建施工。

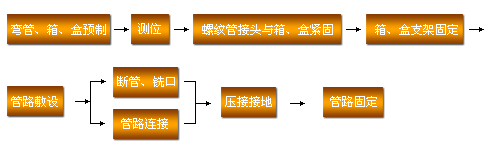

二, 暗管敷设及工业流程

配合建筑结构安装好预埋件、预留洞工作

采用剔注法固定支架时应在抹灭前进行;采用膨胀螺栓固定支架时,应在抹灭后进行。

配管应在土建喷浆、刷漆后进行。


三、吊顶内管路敷设及工艺流程

配合建筑结构进行预埋件、预留孔洞工作。

单独支撑、吊挂的管路,在吊顶龙骨安装进行施工;在吊顶主龙骨上的管路,配合龙骨安装进行施工。

内部装修施工时,配合土建做好吊顶灯位及电气器具位置翻样图,并在顶板或地面弹出实际位置
